| พิมพ์: | แอนเทนนาแพนล | ช่วงความถี่: | 698-2700MHz (กำหนดเอง) |
|---|---|---|---|
| ได้รับ: | 7/8dB | ความต้านทาน: | 50Ω |
| VSWR: | ≤1.4 | พลังสูงสุด: | 50W |
| ตัวเชื่อมต่อ: | SMA/หญิง | ||
| เน้น: | เสาอากาศรอบทิศทาง,เสาอากาศติดเพดาน |
||

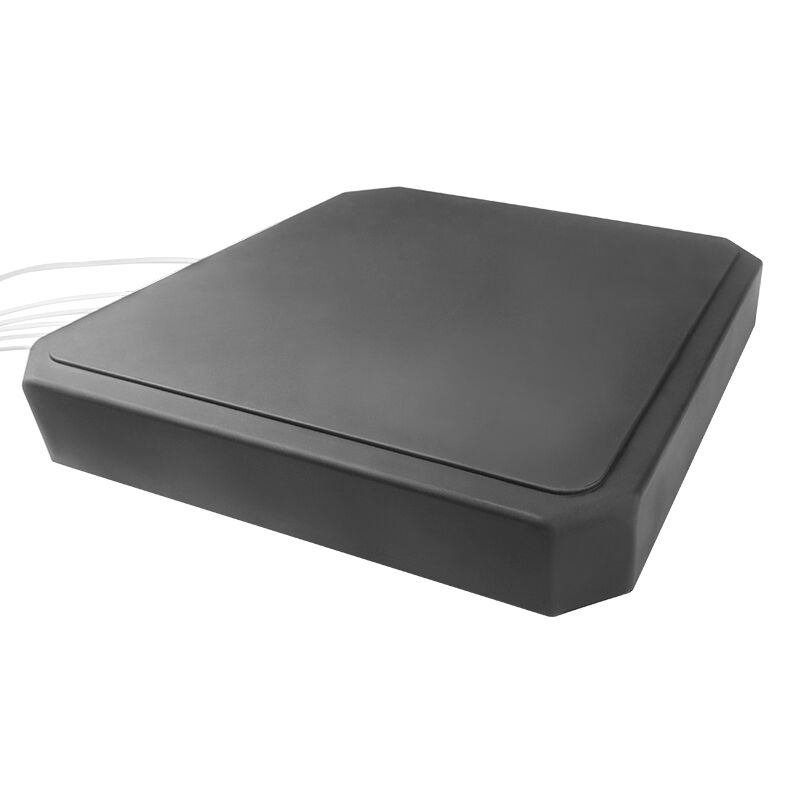

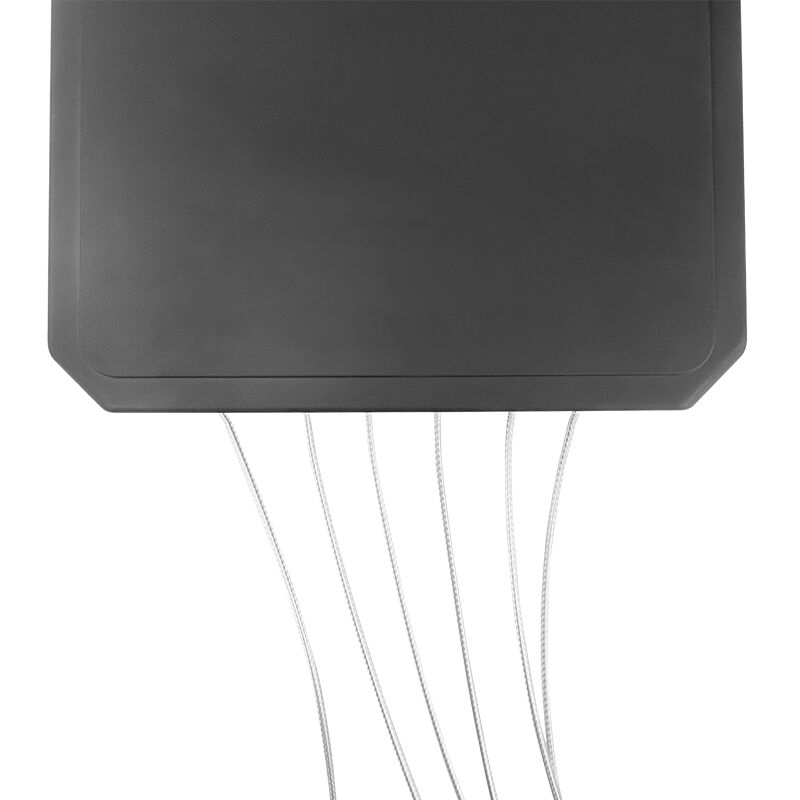

เสาอากาศแบบแผงสำหรับระบบเคาน์เตอร์ FPV แบบ N-female ครอบคลุมภายนอกอาคาร RF เพื่อความปลอดภัยทางอากาศ
เสาอากาศแบบแผงเรียบนี้ได้รับการพัฒนาและผลิตโดย Shenzhen Texin Electronics เมื่อใช้กับอุปกรณ์ป้องกันโดรนที่มีอยู่ สัญญาณป้องกันโดรนสามารถส่งได้ในระยะ 500-1000 ใช้งานง่ายและสามารถควบคุมมุมได้ตามต้องการตามวัตถุเป้าหมายเพื่อให้ได้ผลการป้องกันโดรนที่แข็งแกร่งTXtelsig เป็นผู้ผลิตผลิตภัณฑ์การรบกวนสัญญาณและการครอบคลุมไร้สายระดับมืออาชีพ
ข้อมูลจำเพาะ
| ยี่ห้อ-TXtelsig | หมายเลขรุ่น | TX-A-PB |
| ช่วงความถี่ (MHz) | 806~960 | 1710~2700 |
| เกน | 7dBi±1dB | 8dBi±1dB |
| ความกว้างของลำแสงแนวนอน | 90±15 องศา | 75±12 องศา |
| ความกว้างของลำแสงแนวตั้ง | 65 องศา | 60 องศา |
| อัตราส่วนด้านหน้าไปด้านหลัง | ≥6 dB | ≥8 dB |
| VSWR | ≤1.4 | |
| อิมพีแดนซ์อินพุต | 50 Ω | |
| โพลาไรเซชัน | แนวตั้ง | |
| กำลังไฟสูงสุด | 50 W | |
| PIM (IM3) | ≤-107dBm @33dBm*2 | |
| ประเภทตัวเชื่อมต่อ | N-Female | |
| อุณหภูมิในการทำงาน | -40 ถึง +70 C องศา | |
| ความชื้นสัมพัทธ์ | 5 ถึง 95 % | |
| ขนาด | 210x180x44 มม. | |
| น้ำหนักสุทธิ | 430 กรัม | |

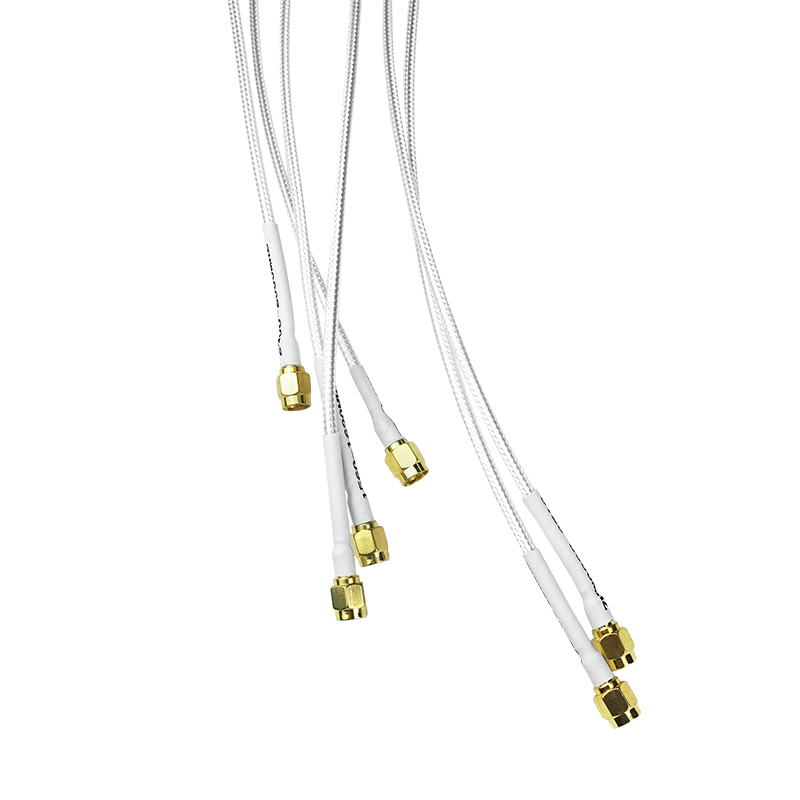

| ความยาวสายเคเบิล | 260 มม. | |
| วัสดุ Radome | ABS | |
| สี Radome | ขาว | |
| อุณหภูมิในการทำงาน | -40 ถึง +70 C องศา | |
| ความชื้นสัมพัทธ์ | 5 ถึง 95 % | |
| ความเร็วลมที่กำหนด | 210 กม./ชม. | |
คุณสมบัติ

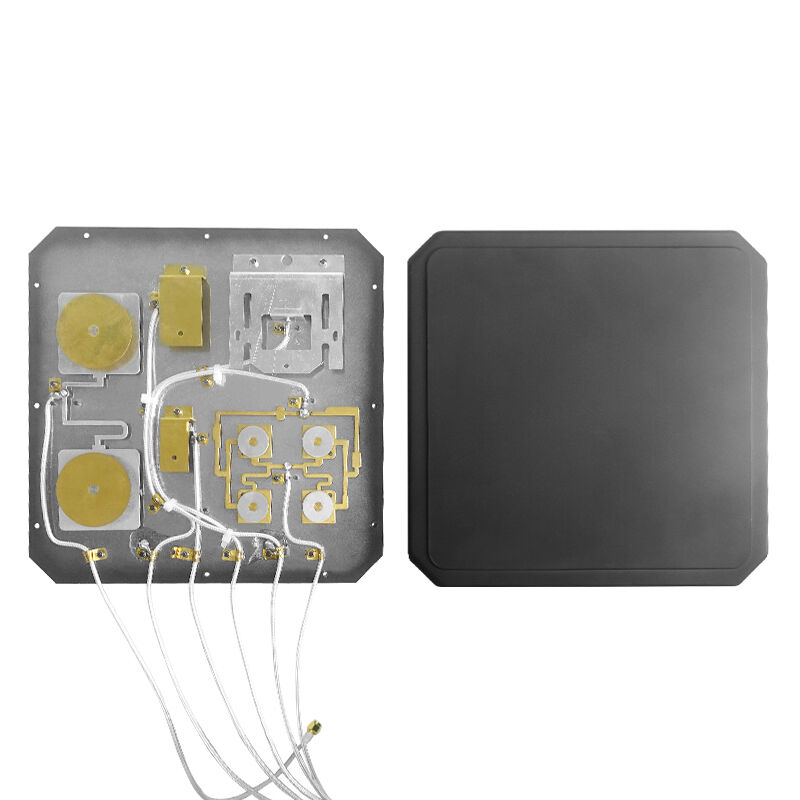

1. เสาอากาศรวม 8 แบนด์ความถี่และใช้บอร์ด PCB ที่มีเกนสูง
2. ตัวเรือนเสาอากาศมีโครงสร้างที่กะทัดรัด กันน้ำ ทนต่อการกัดกร่อน และติดตั้งและพกพาได้ง่าย
3. ใช้งานง่ายและมีความยืดหยุ่นสูง
5. เกนสูง โดยทั่วไป 8~20dBi เหมาะสำหรับเอาต์พุตสัญญาณมาตรการตอบโต้แบบจุดต่อจุดทางไกล
รูปภาพ
![]()
![]()
