| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TeXin |
| ได้รับการรับรอง: | SGS, ISO9001 |
| หมายเลขรุ่น: | SZS10W2400 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | เคสหรือกล่องที่ทนทาน |
| เวลาการส่งมอบ: | 5-8 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Paypal ฯลฯ |
| สามารถในการผลิต: | เดือนละ1000 |
| ช่วงความถี่: | 2300-2400MHz | พลัง: | 10W |
|---|---|---|---|
| แรงดันไฟฟ้า: | 12-31V (กำหนดเอง) | กำไร (ประเภท): | 40db |
| ขนาด: | 79*59*19มม | น้ำหนัก: | 171ก |
| การใช้งาน: | สัญญาณการส่งภาพความละเอียดสูง | อุณหภูมิในการจัดเก็บ: | -40℃～+150℃ |

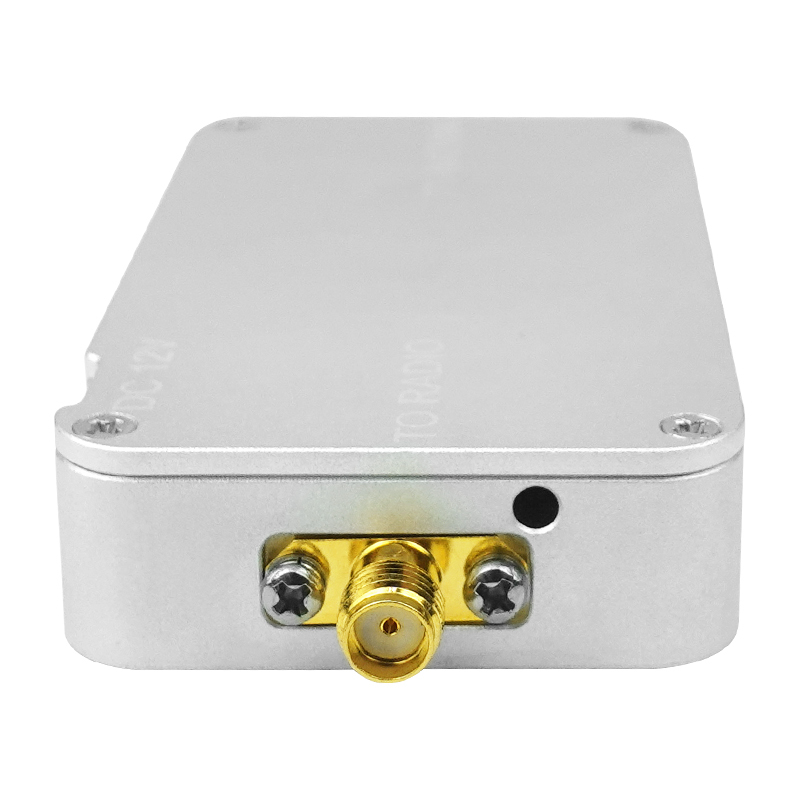

| ขั้วต่อ RF: | SMA-หญิง | ||
| เน้น: | เครื่องขยายสัญญาณความถี่วิทยุ,เครื่องขยายเสียง mmic |
||

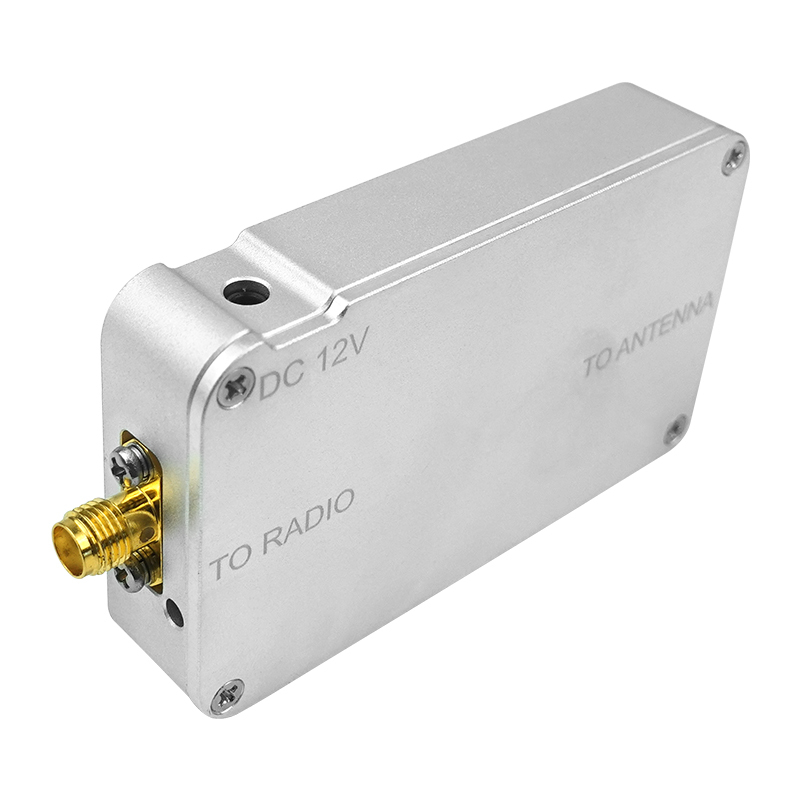

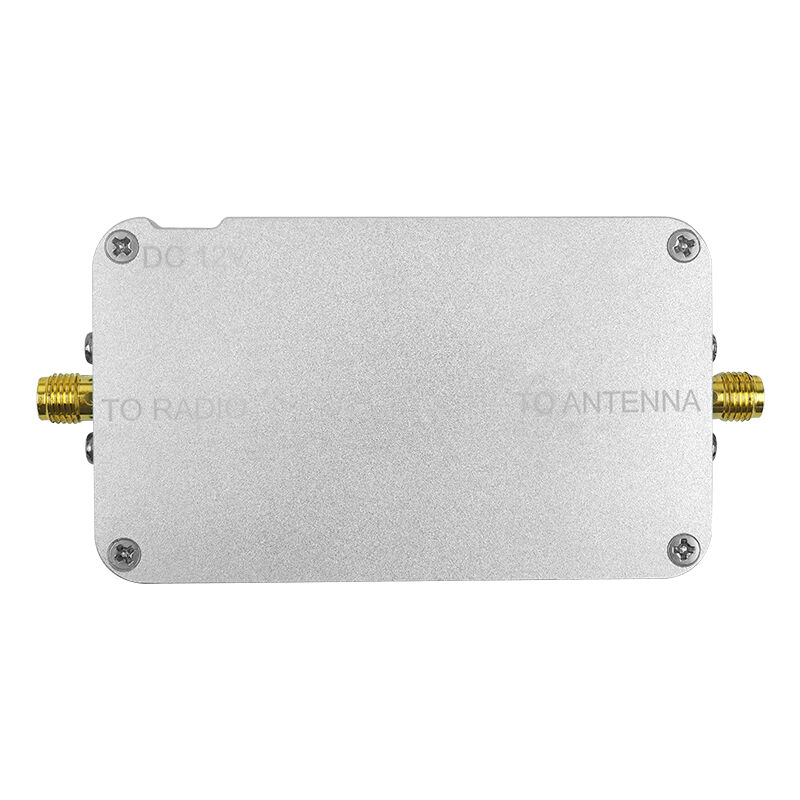

RX พร้อม TX WIFI 2.4ghz 10W 12V dual band fpv drone signal extender rf power amplifier
ผลิตภัณฑ์นี้ใช้เทคโนโลยีการมอดูเลตแบบผู้ให้บริการเดี่ยวชั้นนำ มีระยะการส่งสัญญาณทางอากาศที่ยาวนานมากและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และเข้ากันได้กับเทคโนโลยีส่วนขยายความถี่ เช่น ลำดับโดยตรง (DSSS) และการแบ่งมัลติเพล็กซ์ความถี่ออร์โธโกนัล (OFDM) ซึ่งช่วยขยายระยะการสื่อสาร RF ไร้สายอย่างมาก ในขณะที่ทำให้มั่นใจได้ว่าอัตราการส่งข้อมูลของอุปกรณ์ไร้สายยังคงไม่เปลี่ยนแปลง ผลิตภัณฑ์มีข้อดีคือขนาดเล็ก ประสิทธิภาพสูง ความเป็นเชิงเส้นที่ดี เสถียรภาพ และความน่าเชื่อถือ
คุณสมบัติ
■ ช่วงความถี่ 2300-2400
■ ตัวเลือกแรงดันไฟฟ้า 12-31V
■ กระแสไฟทำงานประมาณ 1A
■ ความชื้นในการทำงาน ความชื้นสูงถึง 95%
■ กำลังทริกเกอร์อินพุต ขั้นต่ำ:10dBm สูงสุด:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ การรับ Gain16dB±1
■ การส่ง Gain 18dB±1
■ TX/RX Switch Time Delay＜1 us
แผ่นข้อมูล
| หน่วยการทำงาน | พารามิเตอร์ | MINI | ค่าทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
|
ทั่วไป ข้อกำหนด |
โหมด Duplex | TDD | ||||
| ความถี่ในการทำงาน | 2300 | 2400 | MHz | ปรับแต่ง | ||
| แรงดันไฟฟ้า | 12 | 24 | 31 | V | ||
| อุณหภูมิในการทำงาน | -40 | 70 | ℃ | |||
|
วิธีการส่ง |
การรับส่งสัญญาณ | 10 | 20 | 40 | dB | ปรับแต่ง |
| กำลังขับสูงสุด (P1dB) | 47 | dBm | ||||
| กำลังขับเชิงเส้น | 40 | dBm | EVM<3% | |||
|
EVM@Pout=38dBm |
-30 |
dB |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| ความผันผวนในแถบ | 0.4 | 0.5 | dB | |||
| กระแสไฟทำงาน | 1 | 1.2 | A | @Pout=40dBm, VCC=24V | ||
| ความล่าช้าในการสลับ | 1 | us | ||||
| ฮาร์มอนิกที่สอง | -65 | -50 | dBc | |||
| ฮาร์มอนิกที่สอง | -60 | dBc | ||||
|
วิธีการรับ |
รับเกน | 15 | 17 | 25 | dB | ปรับแต่ง |
| ค่าเสียงรบกวน | 2.5 | 3 | dB | |||
| กระแสไฟทำงาน | 10 | mA | ||||
| ความผันผวนในแถบ | 0.3 | dB | ||||
ข้อกำหนดด้านสภาพแวดล้อมการทำงานและการจัดเก็บ
a) อุณหภูมิ: -40～+70℃;
b) ความชื้นสัมพัทธ์ในการทำงาน: 5%～95% ไม่มีคอนเดนเสท;
c) ความดันบรรยากาศ: (70～106) kPa;
d) ความชื้น: สามารถทำงานได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงและความชื้นสัมพัทธ์สูง โดยมีอุณหภูมิไม่ต่ำกว่า 40℃ และความชื้นสัมพัทธ์ไม่ต่ำกว่า 95%;
e) อุณหภูมิในการจัดเก็บ: -40～+125℃;
f) ความชื้นในการจัดเก็บ: 5%～98% ไม่มีคอนเดนเสท
ข้อควรระวังในการใช้งาน
หากกำลังขับมากกว่า 5W ขึ้นไป ขอแนะนำให้เสริมการกระจายความร้อน
การรักษา เช่น การเพิ่มฮีทซิงค์หรือการเพิ่มพัดลม
เมื่อเชื่อมต่อ คุณต้องขันสกรูเสาอากาศก่อน จากนั้นเชื่อมต่ออุปกรณ์ต้นทางส่วนหน้า และสุดท้ายจ่ายไฟ
โปรดใช้แรงดันไฟฟ้าที่ถูกต้องที่ตรงกับเครื่องขยายเสียง
บริการหลังการขาย:
บริษัทของเราจะปฏิบัติตามความรับผิดชอบและหน้าที่ที่ตกลงกันไว้ในช่วงระยะเวลาการรับประกัน
ตอบกลับข้อเสนอแนะและคำถามของลูกค้าอย่างรวดเร็ว
ผลิตภัณฑ์ทั้งหมดมีการรับประกัน 1 ปีและบริการบำรุงรักษาตลอดอายุการใช้งาน
