| สถานที่กำเนิด: | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TeXin |
| ได้รับการรับรอง: | SGS,ISO9001,ROHS |
| หมายเลขรุ่น: | TX-C100VGHN |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | เคสหรือกล่องที่ทนทาน |
| เวลาการส่งมอบ: | 5-8 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
| ยี่ห้อ: | เทซิน | พลัง: | 100W |
|---|---|---|---|
| ความถี่: | 300-2000mhz | แรงดันไฟฟ้า: | 28-34V |
| ได้รับ: | 47dBm | พิมพ์: | เพาเวอร์แอมป์ย่านความถี่กว้าง |
| ตัวเชื่อมต่อ: | n ประเภท | ขนาด: | 240*118*25มม |
| น้ำหนัก: | 1342ก | ||
| เน้น: | เครื่องขยายเสียงกำลังสูงแบบบรอดแบนด์ 100W,เครื่องขยายเสียงโดรน 300-2000MHz,เครื่องขยายเสียงสำหรับโดรน FPV DJI |
||
| คำอธิบาย | สัญลักษณ์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
|---|---|---|---|---|---|---|
| ความถี่ในการทำงาน | BW | 300 | 2000 | MHz | ||
| กำลังอินพุต | พิน | 0 | dBm | |||
| กำลังขับ CW | Psat | 50 | 50.5 | 53 | dBm | คลื่นต่อเนื่อง |
| อัตราขยายกำลัง | Gp | 50.5 | dBm | @ Pin=0 dBm | ||
| ความเรียบของอัตราขยายกำลัง | △Gp | ±1.5 | dB | @ Pin=0 dBm | ||
| อัตราการสูญเสียการสะท้อนอินพุต | S11 | -15 | dB | |||
| แรงดันไฟฟ้าในการทำงาน | Vdc | 28 | 32 | 32 | V | |
| การใช้กระแสไฟฟ้า | A | 10 | 13.5 | A | @ Pout＞100W | |

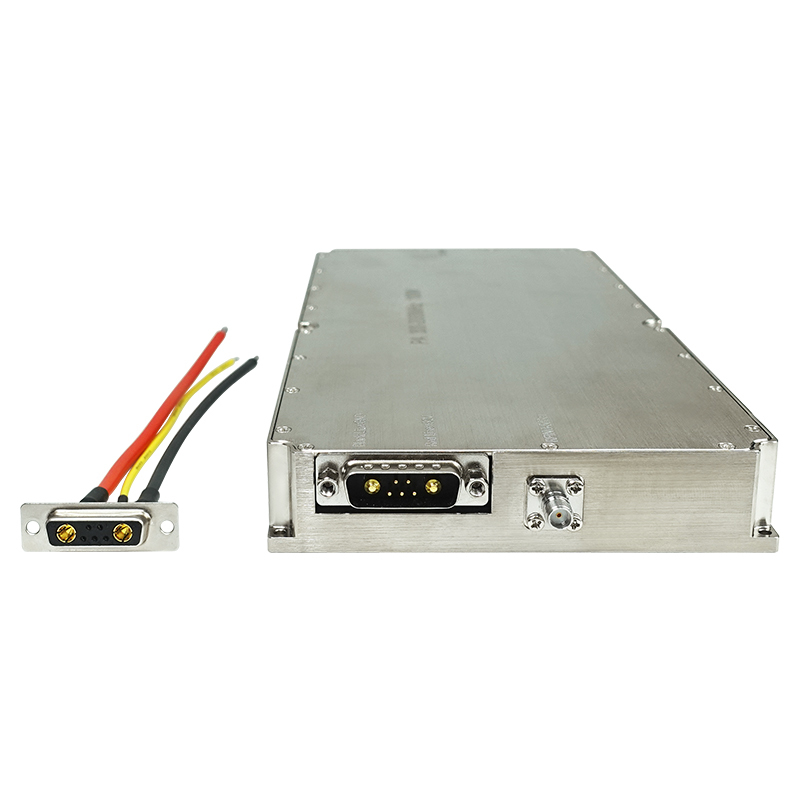

| อินพุตขั้วต่อ RF | SMA, หญิง | |||||
| เอาต์พุตขั้วต่อ RF | N, หญิง | |||||
| กำลังอินพุตสูงสุด | PinMax | ≤5 | dBm | |||
| ฟังก์ชัน | พิน | คำอธิบาย | หมายเหตุ |
|---|---|---|---|
| VDD | A2 | 28Vdc | |
| GND | A1 | กราวด์ | |
| การป้องกันกระแสเกิน | 1 | การทำงานปกติ: 0V การป้องกันกระแสเกิน: +5V |
การป้องกันกระแสเกิน@25A |
| การป้องกันอุณหภูมิเกิน | 2 | การทำงานปกติ: 0V การป้องกันอุณหภูมิเกิน: +5V |
การป้องกันอุณหภูมิเกิน@100℃ |
| เปิดใช้งาน | 3 | 5V~Vdd: เปิด 0V: ปิด |
|
| GND | 4 | กราวด์ | |
| สถานะ | 5 | การทำงานปกติ: 0V การป้องกันสถานะ: +5V |
