| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TeXin |
| ได้รับการรับรอง: | ISO9001,SGS |
| หมายเลขรุ่น: | TX-TZ50WH |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotiated |
| รายละเอียดการบรรจุ: | K=K กล่องกระดาษ 5 ชั้น |
| เวลาการส่งมอบ: | 1-3 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, D/A, D/P, T/T, |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| ความถี่: | ปรับแต่ง | ทดสอบแรงดันไฟฟ้า: | 28V |
|---|---|---|---|
| ปัจจุบัน: | 4.1ก | เอาท์พุต: | 50W |
| ได้รับ: | 47dB | ความเสถียรของเอาต์พุต: | 1dB |
| ตัวเชื่อมต่อ: | เอ็น | ขั้วต่อเอาต์พุต VSWR: | ≤1.30 (ไม่มีกำลังและการทดสอบ VNA) |
| สายไฟฟ้า: | สายสีแดง+สีดำ+เปิดใช้งาน | เปิดใช้งานการควบคุม: | สูง เปิด ตํ่า ปิด |
| ขนาดเปลือกออก: | 130*55*24 มิลลิเมตร | รูยึด: | 126*51มม |
| น้ำหนัก: | 350ก | อุณหภูมิในการทำงาน: | -20~+70℃ |
| วัสดุนอกเปลือก: | อลูมิเนียม | ความต้องการการสั่นสะเทือน: | โหลดรถตกลง |
| เน้น: | Jammers สัญญาณพกพา GPS,Jammers สัญญาณพกพา 3H,Jammer สัญญาณโทรศัพท์มือถือ VHF |
||

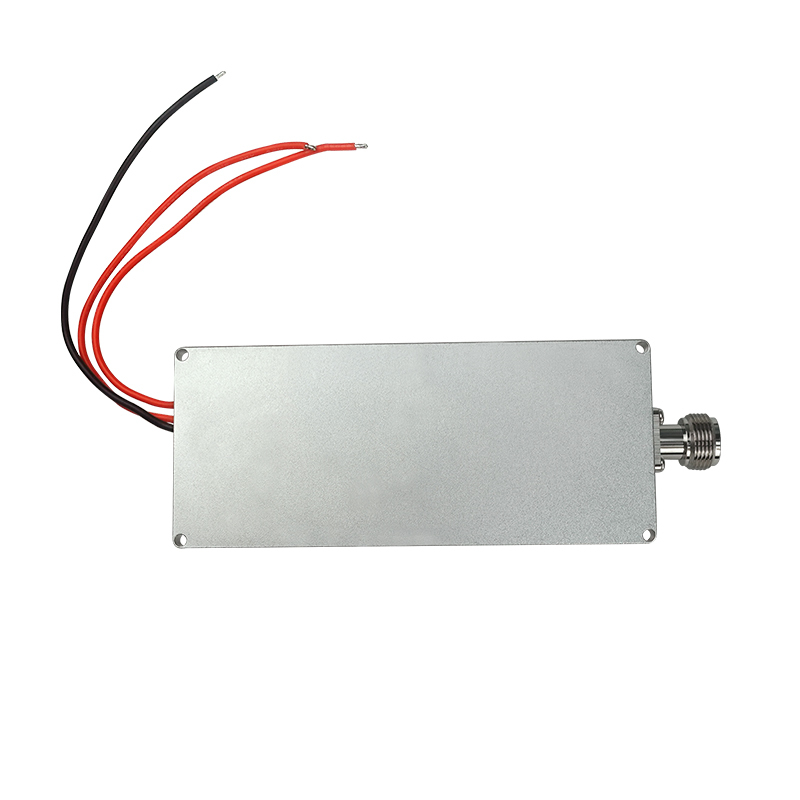

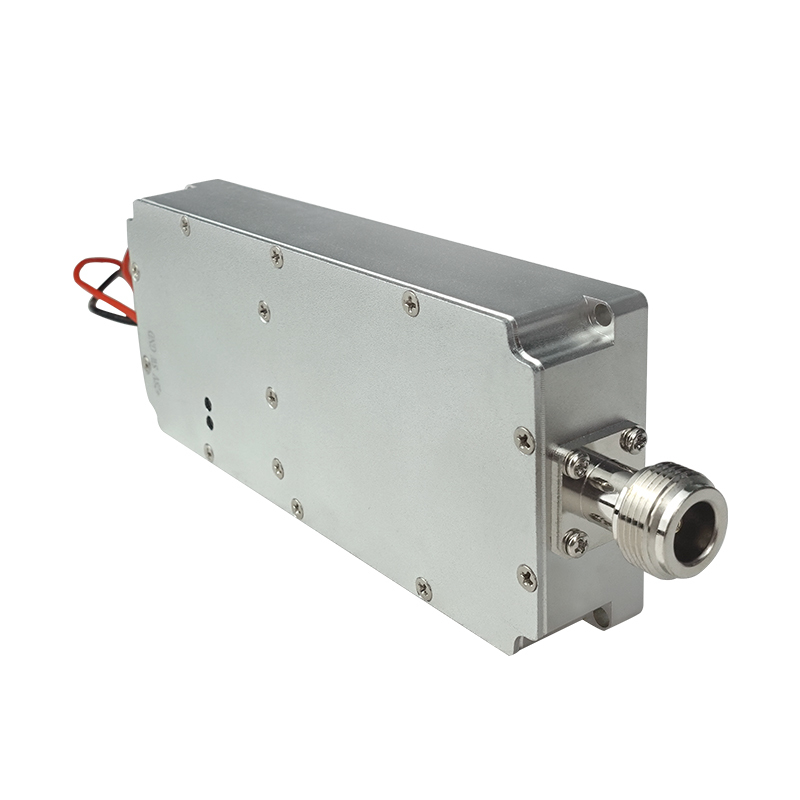

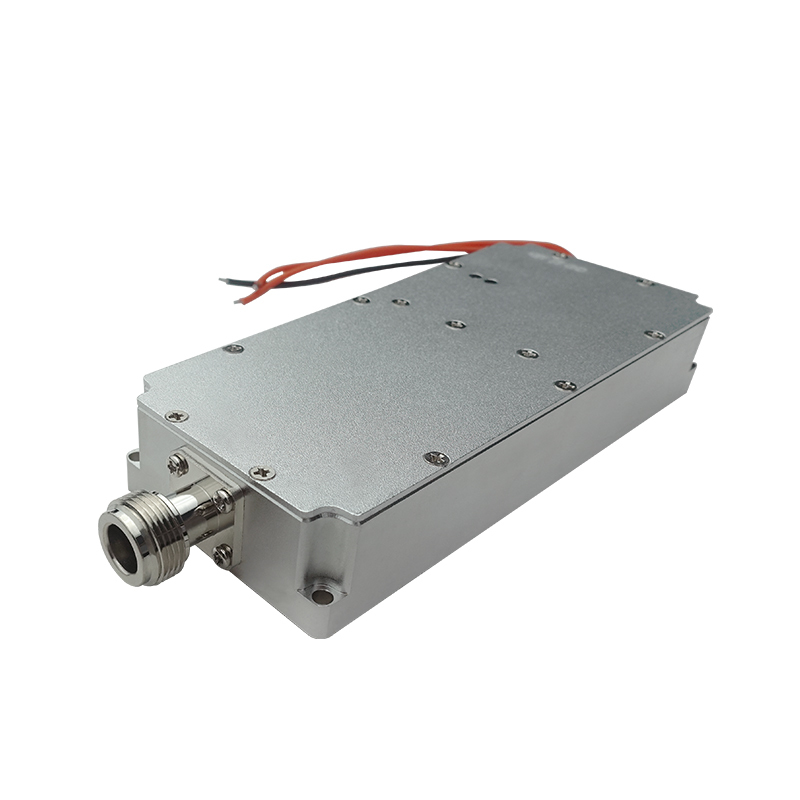

โมดูลกำลัง RF เครื่องรบกวนโดรน 50W (100-2900MHz) | LDMOS พร้อม Circulator สำหรับระบบรบกวนโดรนม
นี่คือส่วนประกอบหลักที่สร้างขึ้นเพื่อทำลายสัญญาณโดรน มันคือโมดูลขยายกำลังคลื่นความถี่วิทยุ (RF)ที่ทำหน้าที่เป็น "กล้ามเนื้อ" สำหรับเครื่องรบกวนโดรน (ระบบต่อต้าน UAS) มันรับสัญญาณที่อ่อนและขยายให้มีกำลังสูงถึงช่วงความถี่:จากนั้นจึงส่งผ่านเสาอากาศเพื่อบล็อก รบกวน และทำให้โดรนที่ไม่ต้องการใช้งานไม่ได้โดยการรบกวนการควบคุม GPS และลิงก์วิดีโอ
สิ่งที่ทำ: โมดูลนี้รบกวนและทำให้โดรนเป็นกลาง มันส่งสัญญาณรบกวน RF กำลังสูงไปยังความถี่เฉพาะเพื่อทำให้โดรนตกหรือบังคับให้ลงจอดข้อได้เปรียบหลัก - แบนด์แคบ:
ต่างจากเครื่องรบกวนแบบบรอดแบนด์ราคาถูกที่กระจายกำลังงานออกไป โมดูลนี้จะรวมกำลังงานทั้งหมด50Wเข้าสู่ย่านความถี่เดียวที่เลือกได้ (ระหว่าง 100-2900MHz) ทำให้สัญญาณรบกวนมีประสิทธิภาพและทรงพลังมากขึ้นในระยะไกลข้อได้เปรียบหลัก - ตัวป้องกันในตัว (Circulator):
เสาอากาศรบกวนอาจเสียหายหรือปรับจูนผิดพลาด สิ่งนี้จะสะท้อนกำลังงานกลับไปยังเครื่องขยาย ซึ่งอาจทำลายมันได้Circulator ที่รวมอยู่ทำหน้าที่เป็นเกราะป้องกัน ดูดซับกำลังงานที่สะท้อนกลับนี้และป้องกันไม่ให้โมดูลระเบิดตัวเองสิ่งนี้สำคัญอย่างยิ่งสำหรับอุปกรณ์ที่เชื่อถือได้และพร้อมใช้งาน2. ข้อมูลจำเพาะทางเทคนิค (สิ่งที่คุณได้รับ)กำลังขับรบกวน:
(ขั้นต่ำ รับประกัน) ช่วงความถี่: ครอบคลุม
100 MHz ถึง 2900 MHz คุณเลือกย่านความถี่แคบที่ต้องการ (เช่น 1.5-1.6 GHz สำหรับ GPS, 2.4-2.5 GHz สำหรับการควบคุม)เทคโนโลยี:ทรานซิสเตอร์ LDMOS
เป็นที่รู้จักในด้านความทนทาน ประสิทธิภาพ และความน่าเชื่อถือสำหรับการส่งกำลังสูงอย่างต่อเนื่อง การป้องกันที่สำคัญ:Circulator/Isolator RF ในตัว
ปกป้องการลงทุนของคุณจากความเสียหายของเสาอากาศ แหล่งจ่ายไฟ: ต้องการ
+28V DC อินพุตขั้วต่อ:ขั้วต่อสามารถปรับแต่งได้ พอร์ต
SMAมาตรฐานสำหรับสัญญาณเข้าและออกการระบายความร้อน: ต้องการฮีทซิงค์หรือพัดลมสำหรับการทำงานต่อเนื่องที่กำลังสูงสุด
รายการข้อมูล
| ความถี่ | ( |
| ปรับแต่งได้ | )แรงดันทดสอบ28V |
| กระแส | 4.1A |
| กำลังขับ | 50W |
| อัตราขยาย | 47 |
| dB | ความเสถียรของกำลังขับ1dB |
| ขั้วต่อ | N |
| VSWR ขั้วต่อขาออก | ≤1.30 (ทดสอบโดยไม่มีกำลังและ VNA) |
| สายไฟแหล่งจ่ายไฟ | สายสีแดง+สีดำ+เปิดใช้งาน |
| การควบคุมการเปิดใช้งาน | เปิดสูง ปิดต่ำ |
| ขนาดเปลือกนอก | 130*5 |
| 5 | *24มม.รูยึด12 |
| 6*51มม. | น้ำหนัก350 กรัม |
| อุณหภูมิการทำงาน | -40~+65 |
| °C | วัสดุเปลือกนอกอลูมิเนียม |
| ความต้องการการสั่นสะเทือน | การบรรทุกรถ |
| OK | 3. ใครต้องการสิ่งนี้นี่คือ |
ไม่ใช่ของเล่นสำหรับผู้บริโภค มันมีไว้สำหรับการสร้างหรืออัปเกรดระบบต่อต้านโดรนที่จริงจังผู้รวมระบบและ OEM: สร้างปืนรบกวนโดรนที่ติดตั้งบนยานพาหนะ ติดตั้งประจำที่ หรือแบบพกพา และระบบป้องกัน
หน่วยงานรัฐบาล: สำหรับการปฏิบัติการภาคสนาม การป้องกันฐาน และการฝึกอบรมสงครามอิเล็กทรอนิกส์ (EW) ต่อ UAVเรือนจำและการรักษาความปลอดภัยโครงสร้างพื้นฐานที่สำคัญ: เพื่อสร้าง
เขตห้ามบินเหนือสถานที่สำคัญทีมรักษาความปลอดภัยงานอีเวนต์: เพื่อปกป้องสนามกีฬา สนามบิน และพื้นที่วีไอพีจากการบุกรุกของโดรน
4. ทำไมโมดูลนี้ถึงดีกว่าการรบกวนที่มีประสิทธิภาพมากขึ้น:แบนด์แคบ + 50W หมายถึงสัญญาณที่แรงและทำลายล้างมากขึ้นต่อโดรน
ไม่แตกหักง่าย: การผสมผสานระหว่าง
ถูกสร้างขึ้นเพื่อรองรับสภาวะที่ยากลำบากและจะไม่ล้มเหลวจากปัญหาเสาอากาศง่ายๆ สร้างระบบที่เชื่อถือได้: นี่คือหน่วยกำลังหลักที่คุณสามารถพึ่งพาได้สำหรับระบบที่ต้องทำงาน
ทุกครั้ง5. รูปภาพเพิ่มเติม
