| สถานที่กำเนิด: | เซินเจิ้น ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TeXin |
| ได้รับการรับรอง: | ISO9001,SGS |
| หมายเลขรุ่น: | TX-TZ50WH |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotiated |
| รายละเอียดการบรรจุ: | K=K กล่องกระดาษ 5 ชั้น |
| เวลาการส่งมอบ: | 1-3 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, D/A, D/P, T/T, |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| ความถี่: | ปรับแต่ง | ทดสอบแรงดันไฟฟ้า: | 28V |
|---|---|---|---|
| ปัจจุบัน: | 4.1ก | เอาท์พุต: | 50W |
| ได้รับ: | 47dB | ความเสถียรของเอาต์พุต: | 1dB |
| ตัวเชื่อมต่อ: | เอ็น | ขั้วต่อเอาต์พุต VSWR: | ≤1.30 (ไม่มีกำลังและการทดสอบ VNA) |
| สายไฟฟ้า: | สายสีแดง+สีดำ+เปิดใช้งาน | เปิดใช้งานการควบคุม: | สูง เปิด ตํ่า ปิด |
| ขนาดเปลือกออก: | 130*55*24 มิลลิเมตร | รูยึด: | 126*51มม |
| น้ำหนัก: | 350ก | อุณหภูมิในการทำงาน: | -20 ~+70 ℃ |
| วัสดุนอกเปลือก: | อลูมิเนียม | ความต้องการการสั่นสะเทือน: | โหลดรถตกลง |
| เน้น: | Jammers สัญญาณพกพา GPS,Jammers สัญญาณพกพา 3H,Jammer สัญญาณโทรศัพท์มือถือ VHF |
||

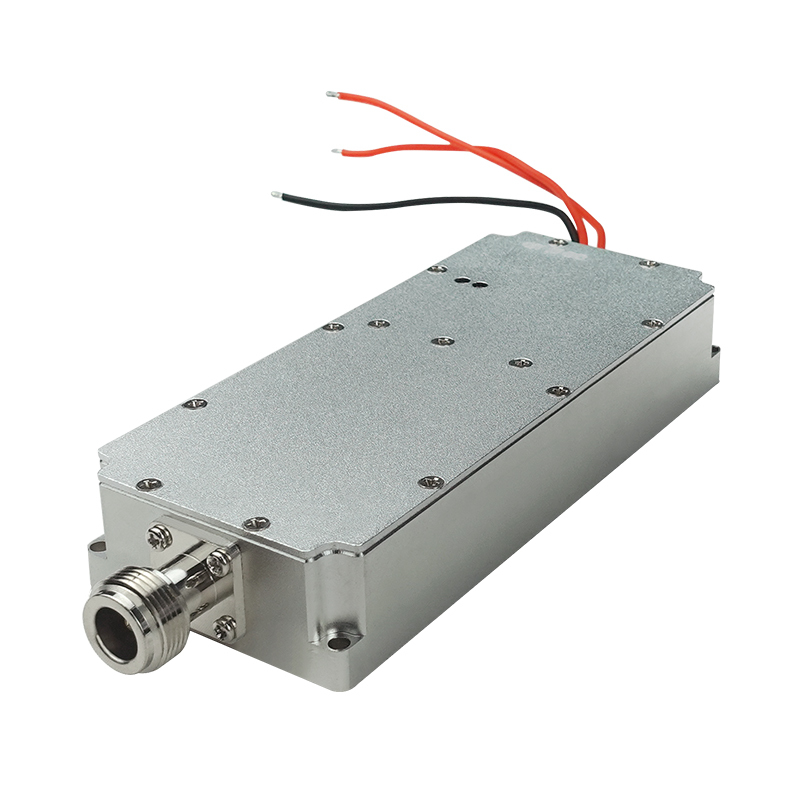

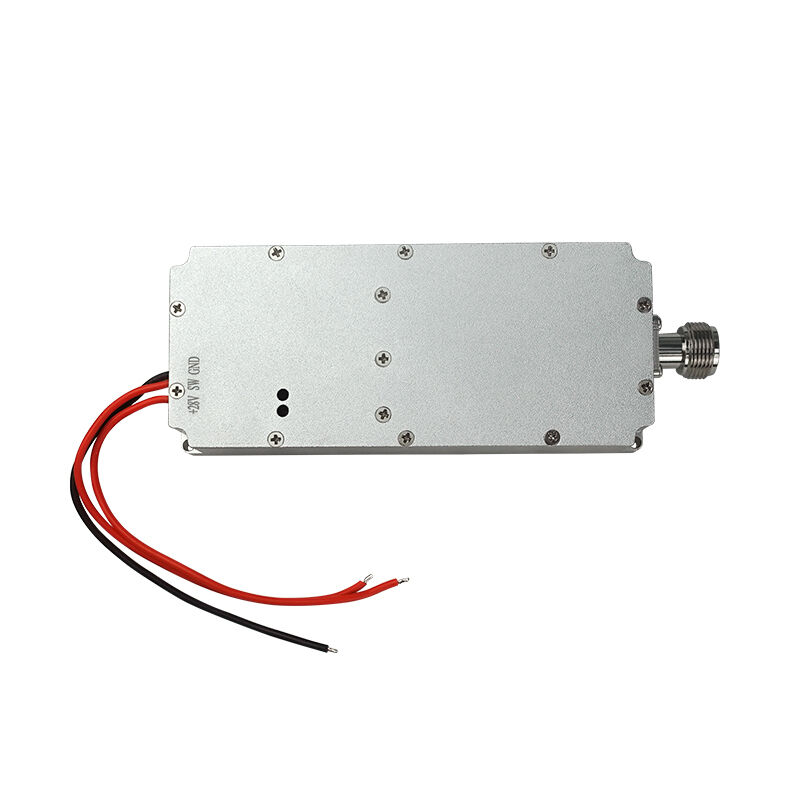

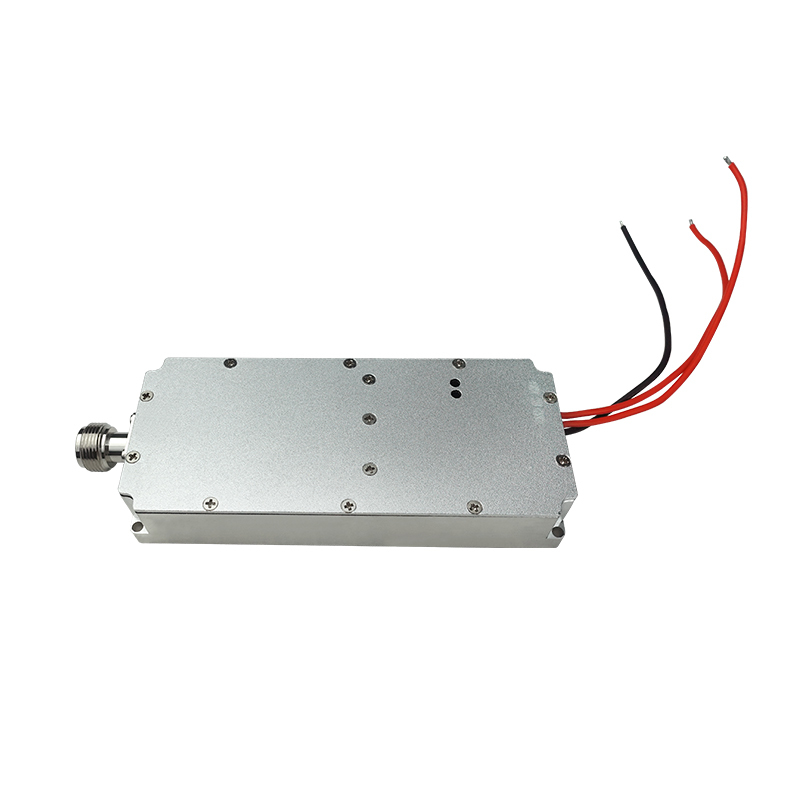

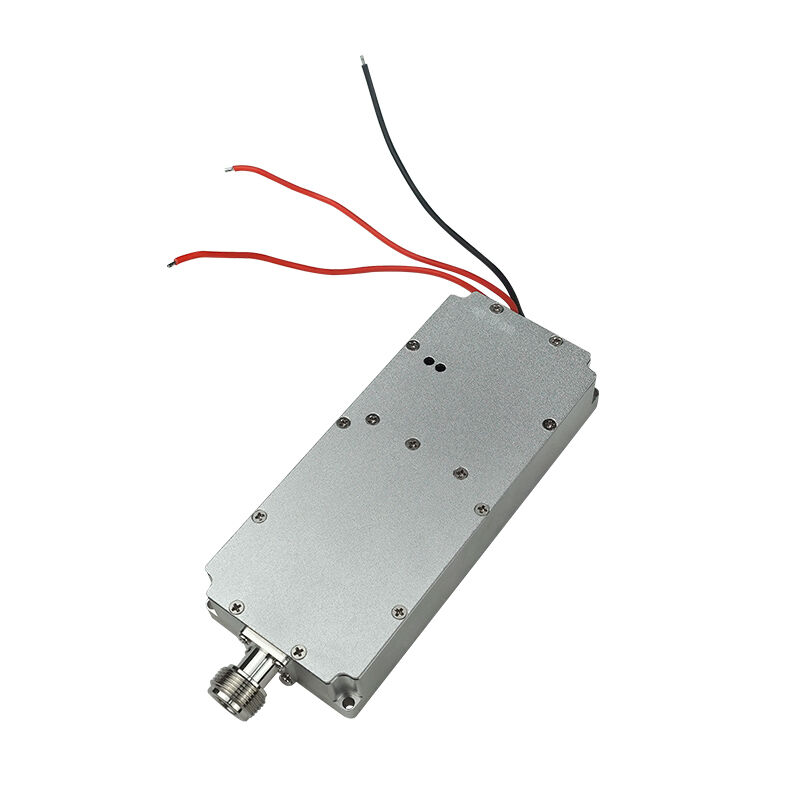

โมดูลกำลัง RF ของเครื่องรบกวนโดรน 50W (100-2900MHz) | LDMOS พร้อม Circulator สำหรับระบบรบกวนโดรนms
นี่คือส่วนประกอบหลักที่สร้างขึ้นเพื่อทำลายสัญญาณโดรน. มันคือโมดูลขยายกำลังไฟฟ้าความถี่วิทยุ (RF)ที่ทำหน้าที่เป็น "กล้ามเนื้อ" สำหรับเครื่องรบกวนโดรน (ระบบต่อต้าน UAS). มันรับสัญญาณอ่อนและเพิ่มเป็น50 วัตต์จากนั้นออกอากาศผ่านเสาอากาศเพื่อปิดกั้น ขัดขวาง และปิดการใช้งานโดรนที่ไม่ต้องการโดยการครอบงำการควบคุม, GPS และลิงก์วิดีโอ
สิ่งที่มันทำ:โมดูลนี้รบกวนและทำให้โดรนเป็นกลาง. มันออกอากาศสัญญาณรบกวน RF กำลังสูงในความถี่เฉพาะเพื่อทำให้โดรนตกหรือบังคับให้ลงจอด.
ข้อได้เปรียบหลัก - แบนด์แคบ:ไม่เหมือนกับเครื่องรบกวนแบบบรอดแบนด์ราคาถูกที่กระจายพลังงานบาง โมดูลนี้จะเน้นทั้งหมดกำลังไฟ 50Wเป็นย่านความถี่เดียวที่เลือกได้ (ระหว่าง 100-2900MHz). สิ่งนี้ทำให้สัญญาณรบกวนมีประสิทธิภาพและทรงพลังมากขึ้นในระยะทางที่ไกลขึ้น
ข้อได้เปรียบหลัก - ตัวป้องกันในตัว (Circulator):เสาอากาศรบกวนอาจเสียหายหรือปรับแต่งไม่ถูกต้อง สิ่งนี้จะสะท้อนพลังงานกลับเข้าไปในเครื่องขยายเสียง ซึ่งสามารถทำลายมัน. ที่รวมcirculatorทำหน้าที่เป็นเกราะป้องกัน ดูดซับพลังงานที่สะท้อนกลับนี้และป้องกันไม่ให้โมดูลระเบิดตัวเอง. สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ที่เชื่อถือได้และพร้อมใช้งาน
กำลังขับรบกวน: 50 วัตต์(ขั้นต่ำ รับประกัน)
ช่วงความถี่:ครอบคลุม100 MHz ถึง 2900 MHz. คุณเลือกย่านความถี่แคบที่คุณต้องการ (เช่น 1.5-1.6 GHz สำหรับ GPS, 2.4-2.5 GHz สำหรับการควบคุม)
เทคโนโลยี: ทรานซิสเตอร์ LDMOSเป็นที่รู้จักในด้านความทนทาน มีประสิทธิภาพ และเชื่อถือได้สำหรับการส่งกำลังสูงอย่างต่อเนื่อง
การป้องกันที่สำคัญ: Integrated RF Circulator/Isolatorปกป้องการลงทุนของคุณจากความเสียหายของเสาอากาศ
แหล่งจ่ายไฟ:ต้องใช้+28V DCอินพุต
ขั้วต่อ:สามารถปรับแต่งขั้วต่อได้ พอร์ตSMAมาตรฐานสำหรับสัญญาณเข้าและออก
การระบายความร้อน:ต้องใช้ฮีทซิงค์หรือพัดลมสำหรับการทำงานอย่างต่อเนื่องที่กำลังไฟเต็ม
| รายการ | ข้อมูล |
| ความถี่ | (ปรับแต่ง) |
| แรงดันไฟฟ้าทดสอบ | 28V |
| กระแสไฟ | 4.1A |
| เอาต์พุต | 50W |
| เกน | 47dB |
| เสถียรภาพของเอาต์พุต | 1dB |
| ขั้วต่อ | N |
| เอาต์พุตขั้วต่อ VSWR | ≤1.30 (ไม่มีการทดสอบพลังงานและ VNA) |

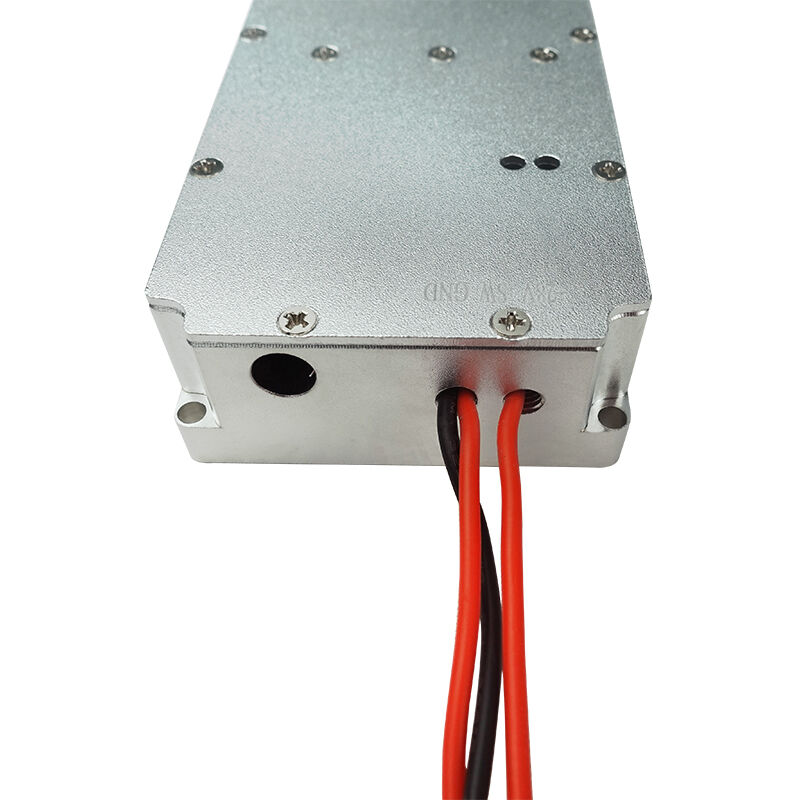

| สายไฟจ่ายไฟ | สายสีแดง+ดำ+เปิดใช้งาน |
| เปิดใช้งานการควบคุม | เปิดสูง ปิดต่ำ |
| ขนาดเปลือกนอก | 130*55*24มม. |
| รูยึด | 126*51mm |
| น้ำหนัก | 350g |
| อุณหภูมิในการทำงาน | -40~+65℃ |
| วัสดุเปลือกนอก | อลูมิเนียม |
| ต้องการการสั่นสะเทือน | โหลดรถตกลง |
นี่คืออุปกรณ์ระดับมืออาชีพ เกรดทหารไม่ใช่ของเล่นสำหรับผู้บริโภค มันมีไว้สำหรับการสร้างหรืออัปเกรดระบบต่อต้านโดรนที่จริงจัง
ผู้รวมระบบและ OEM:การสร้างปืนรบกวนโดรนและระบบป้องกันที่ติดตั้งบนยานพาหนะ ติดตั้งอยู่กับที่ หรือแบบพกพา
หน่วยงานทหารและรัฐบาล:สำหรับการปฏิบัติงานภาคสนาม การป้องกันฐาน และสงครามอิเล็กทรอนิกส์ (EW)การฝึกอบรมต่อต้าน UAV
เรือนจำและความปลอดภัยของโครงสร้างพื้นฐานที่สำคัญ:เพื่อสร้างเขตห้ามบินเหนือสิ่งอำนวยความสะดวกที่ละเอียดอ่อน
ทีมรักษาความปลอดภัยของงาน:เพื่อปกป้องสนามกีฬา สนามบิน และพื้นที่วีไอพีจากการบุกรุกของโดรน
การรบกวนที่มีประสิทธิภาพมากขึ้น: แบนด์แคบ + 50Wหมายถึงสัญญาณที่แรงและทำลายล้างมากขึ้นต่อโดรน
ไม่พังง่าย:แอมป์ LDMOS + circulatorถูกสร้างขึ้นเพื่อรับมือกับสภาวะที่ยากลำบากและจะไม่ล้มเหลวจากปัญหาเสาอากาศง่ายๆสร้างระบบที่เชื่อถือได้:
นี่คือหน่วยพลังงานหลักที่คุณสามารถพึ่งพาได้สำหรับระบบที่ต้องทำงานทุกครั้ง5. รูปภาพเพิ่มเติม
